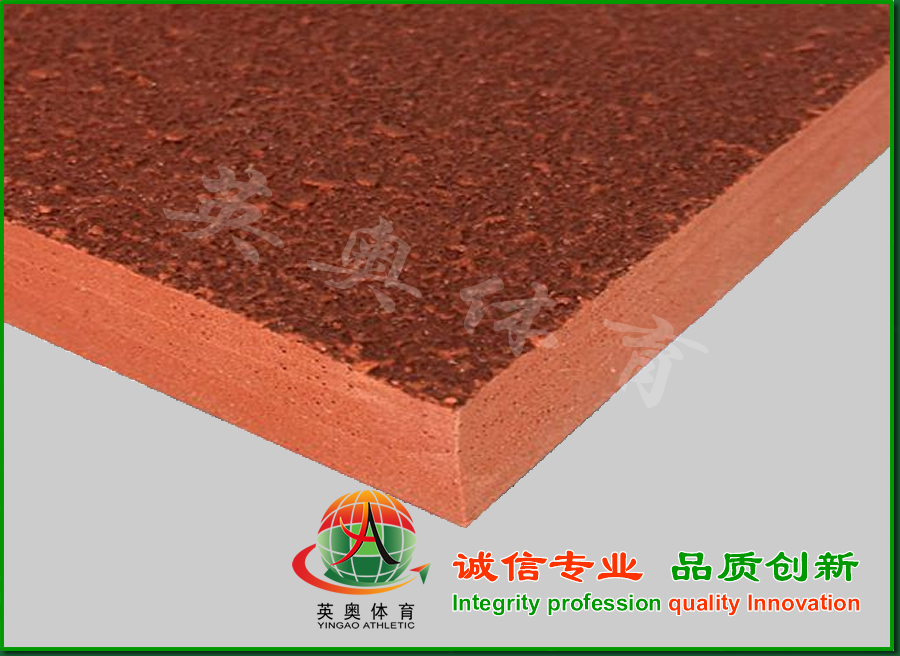

全塑型塑胶跑道

全塑型塑胶跑道是传统型跑道升级版跑道，呈平整密实型结构。全塑型塑胶跑道一般用在专业的比赛场地，是中高档田径运动场的常用类型，造价要比透气型高出很多。全塑型跑道采用的是高质量环保的双组分的全塑型跑道专用铺设材料，使用年限可达10-15年，因其优越的物理性能和良好的外观质量得到许多用户的认可。 对基础的要求对基础的要求：全塑型跑道建议采用沥青基础，基础要求应具有一定的强度和稳定性。不能有或会产生裂缝和由于冰冻引起的不均匀冻胀，在冰冻地区，沥青层与碎石层之间最好加上一层土工布缓冲层。沿水沟槽的基础应做特殊防水处理。沥青层的厚度一般要求为5公分的粗沥青和3公分的细沥青，平整度要求3米直尺误差不超过3毫米，表面的坡度要自跑道外边缘向内边缘（排水沟）放6‰-10‰的坡度，建议做到8‰为宜。基础碾压后密实度>95%；路基级配砂石层压实密实度达2.3千克/公斤以上，重型碾压轮迹深度不大于5mm，表面平整坚实无砂窝、梅花现象。基层碎石层的密实度达到2.3千克/公斤以上，碎砾石2.14千克/公斤以上，表面坚实平顺，空隙均匀，重型碾压无明显痕迹。沥青混凝土黑色碎石层压实密实度达到97%以上，干容量达到2.35千克/公斤以上，表面无油污，无未搅拌开的沥青块，平整无裂纹，无明显碾压轮迹，无烂边推挤，无松散麻面，结缝平顺，无阻水现象，停雨半小时后无积水。沥青基础最好采用不含蜡，或少含蜡的沥青材料，沥青混合料必须充分压实；针入度1/10 mm>60，软化点>50oC，延伸度60cm。抗压强度R20>25kg/cm2，R50>25kg/cm2。热稳定性系数Kt= R20/ R50≤3.5，体胀率<1%、体吸水率6-10% 。沥青养护期建议30天，在夏天高温晴朗天气情况下，养护期不得少于15天。

◆材料特点：
1、全天候使用，任何季节及温差，均能维持高水准的品质，雨后可立即使用，增加利用时间，提高场地使用率。
2、弹性：具有适度的弹性及反弹力，可减少体力的消耗，增进竞赛成绩。
3、耐冲击：适度吸收脚部冲击力，减少运动伤害，长期练习及比赛均适宜。
4、耐候性：不会因紫外线、臭氧、酸雨的污染而褪色、粉化或软化，并能长期保持其鲜艳的色彩。
5、耐磨性：耐磨耗性小于2.5%，满足各级学校长时间，高使用频率的需要。
6、耐压缩性：不会因为田径器材的重压而无法恢复弹性。
7、抗钉力：在受力最大使用最频繁的百米起跑点，也不会受到钉鞋或起跑架破坏。
8、耐冲击性：具有强韧的弹性层及缓冲层，可吸收强劲的冲击，表面不会受损。
9、平坦性：施工时使用自流平材料，表面平坦，能符合特别平坦的比赛场地要求。
10、粘接性：特殊施工处理，粘接力强，可压制水份上升，无起泡、剥离等现象。
11、安全性：可防止跌倒所发生的运动伤害。
12、经济：维护方便、节省管理费用。
13、色彩：表面颜色柔和，颗粒状表层，防止刺眼光线的反射，美观耐久，并可采用多色彩搭配。
◆施工工艺：全塑型塑胶跑道是采用三步施工法进行铺设的。
对沥青基础进行验收，若沥青基础的表面间隙比较大，在摊铺前先要进行防渗处理，防渗层是用双组分的混合型跑道专用铺设材料的A、B组分材料按规定比例进行配比，搅拌均匀，并切记根据温度和湿度变化加入适量的催化剂，组成混合型跑道专用铺设综合料，在其中加入适量石英砂进行批刮封底，待其固化。
沥青基础密实度和间隙达到要求无需做防渗层或当防渗层完全固化后，搅拌均匀的综合料，批刮成厚度为8-9毫米的弹性层。
防滑耐磨面层目前有撒颗粒和喷涂两种做法：撒胶粒工艺是在弹性层上面批刮厚度为2毫米的综合料，用人工均匀地撒上EPDM胶粒或PU胶粒，待固化后将未黏着在表面的多余EPDM胶粒扫掉，最后在上面喷一层加强胶；喷涂工艺是将喷面料加入适量的EPDM胶粒搅拌均匀，直接用专用喷涂设备喷涂在弹性层表面。
用聚氨酯划线漆，按照现行的田径场地设施标准准确测量出工艺线的位置，然后喷刷。
